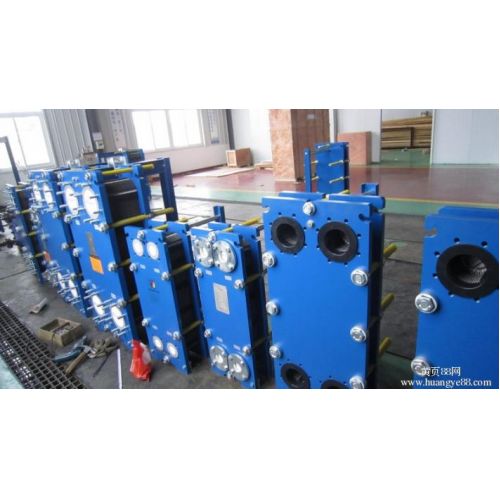

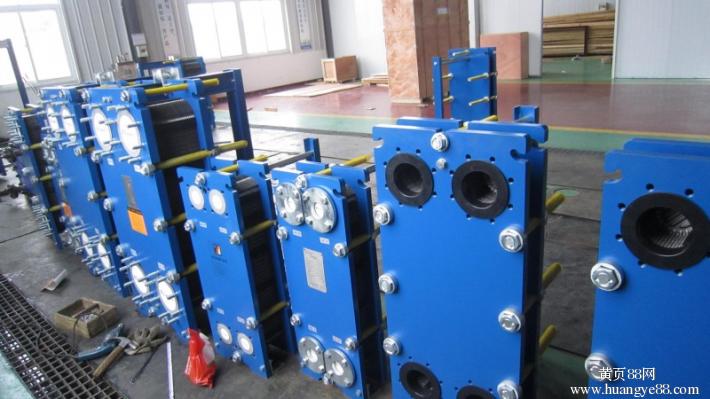

板式換熱器由高效傳熱波紋板片及框架組成。板片由螺栓夾緊在固定壓緊板及活動壓緊板之間，在換熱器內部就構成了許多流道，板與板之間用橡膠密封。壓緊板上有本設備與外部連接的接管。板片用優質耐腐蝕金屬薄板壓制而成，四角沖有供介質進出的角孔，上下有掛口。人字形波紋能增加對流體的擾動，使流體在低速下能達到湍流狀態，獲得很高的傳熱效果。并采用特殊結構，保證兩種流體介質不會串漏。

性能特點：

1. 傳熱效率高  板式換熱器的傳熱系數K值在3000-6000W/m2.0C范圍內。

2. 隨機應變  由于換熱板容易拆卸，通過調節換熱板的數目或者變更流程就可以得到最合適的傳熱效果和容量。

3. 熱損失小  因結構緊湊和體積小，換熱器的外表面積也很小，通常設備不再需要保溫。

4. 使用安全可靠  在板片之間的密封裝置上設計了二道密封，同時又設有信號孔，一旦發生泄漏，可將其排出換熱器外部，既防止了二種介質相混，又起到了安全報警的作用。

5. 有利于低溫熱源的利用  由于兩種介質幾乎是全逆流流動以及高的傳熱效果，板式換熱器兩種介質的最小溫差可達到1度。用它來回收低溫余熱或利用低溫熱源都是最理想的設備。

6. 占地小，易維護  板式換熱器的結構極為緊湊，在傳熱量相等的條件下，所占空間僅為管殼式換熱器的1/2~1/3。

7. 阻力損失少  在相同傳熱系數的條件下，板式換熱器通過合理的選擇流速，阻力損失可控制在管殼式換熱器的1/3范圍內。

8. 投資效率高  在相同傳熱量的前提下，板式換熱器與管殼式換熱器相比較，由于換熱面積、占地面積、流體阻力、冷卻水用量等項目數值的減少，使得設備投資、基建投資、動力消耗等費用大大降低，特別是當需要采用昂貴的材料時，由于效率高和板材薄，設備更顯經濟。
